深度解析激光鉆孔機的技術參數、操作維護與成本構成，提供制造業升級的實用解決方案，解答 “如何降低加工成本 30%” 等核心問題。

一、設備核心參數對比：如何匹配材料與孔徑需求？

選擇金屬箔激光鉆孔機時，需圍繞材料特性、孔徑精度與生產效率構建三維選型模型：

1.激光器類型

（1）紫外激光：波長 355-266nm，適用于 0.05-0.5mm 超薄箔材，最小孔徑 25μm，加工柔性電路板（FPC）時可直接燒蝕銅層，無需化學蝕刻預處理。

（2）超快激光（皮秒 / 飛秒）：脈寬 <10ps，峰值功率> 1GW，可加工高反射率材料（如銀箔）與難熔金屬（如鎢箔），熱影響區 < 5μm，適合醫療植入物等對熱敏感的場景。

（3）光纖激光：波長 1064nm，功率 50-200W，適合 0.5-2.5mm 厚箔材的中孔徑加工（50-500μm），設備成本較紫外激光低 40%。

2.關鍵性能指標

二、全流程操作指南：從參數設置到維護保養

1.標準化操作流程

（1）材料固定：采用真空吸附平臺，確保 0.01mm 超薄鋁箔的平整度誤差 < 5μm，避免加工時位移。

（2）參數調試：以 0.2mm 銅箔加工為例，紫外激光需設置功率 18W、頻率 80kHz、離焦量 - 0.1mm，通過 5 次脈沖疊加實現 30μm 孔徑成型。

（3）在線檢測：集成 CCD 視覺系統實時抓取鉆孔圖像，通過 AI 算法自動識別孔徑偏差（檢測精度 ±2μm），超差時觸發自動補加工。

2.設備維護要點

（1）光學系統保養：每周用無水乙醇擦拭聚焦透鏡，每季度校準激光光路，確保光斑圓度 > 95%。

（2）冷卻系統管理：使用去離子水作為冷卻液，電導率需 < 10μS/cm，每 2000 小時更換一次，避免管路結垢影響散熱效率。

（3）軟件升級：定期更新運動控制算法，例如 2025 年新版固件新增 “多層板動態補償” 功能，可將疊孔偏差從 ±5μm 降低至 ±2μm。

三、成本效益分析：激光鉆孔機的長期投資回報

1.全生命周期成本對比

數據說明：以年加工量 100 萬片 FPC 計算，激光設備可通過精度提升使廢品率從 3% 降至 0.5%，年節約成本超 60 萬元，投資回收期約 3-5 年。

2.行業增效案例
某電子元件廠引入超快激光鉆孔機后，在 0.1mm 不銹鋼箔上加工 80μm 微孔的效率提升至傳統工藝的 4 倍，同時通過 “預打孔 + 精修” 兩步法，將孔壁粗糙度從 Ra1.6μm 降至 Ra0.8μm，使后續電鍍良率從 85% 提升至 98%，綜合生產成本降低 32%。

四、常見問題與解決方案

Q：高反射率材料（如金箔）鉆孔時能量吸收率低怎么辦？

A：采用雙波長激光復合加工（如 1064nm+532nm），先通過基頻光預熱材料降低反射率，再用倍頻光完成精細加工，吸收率可提升至 75% 以上。

Q：多層板鉆孔對位偏差如何控制？

A：搭載視覺補償系統，通過上下層 Mark 點識別與動態聚焦調整，可將 6 層板疊孔偏差控制在 ±3μm 以內，滿足半導體封裝載板的高精度需求。

Q：環保合規性如何保障？

A：選擇配備煙塵過濾系統（過濾精度 0.3μm）與廢水回收裝置的設備，加工過程中產生的金屬蒸汽與碎屑可實現 95% 回收，符合《電子信息產品污染控制管理辦法》要求。

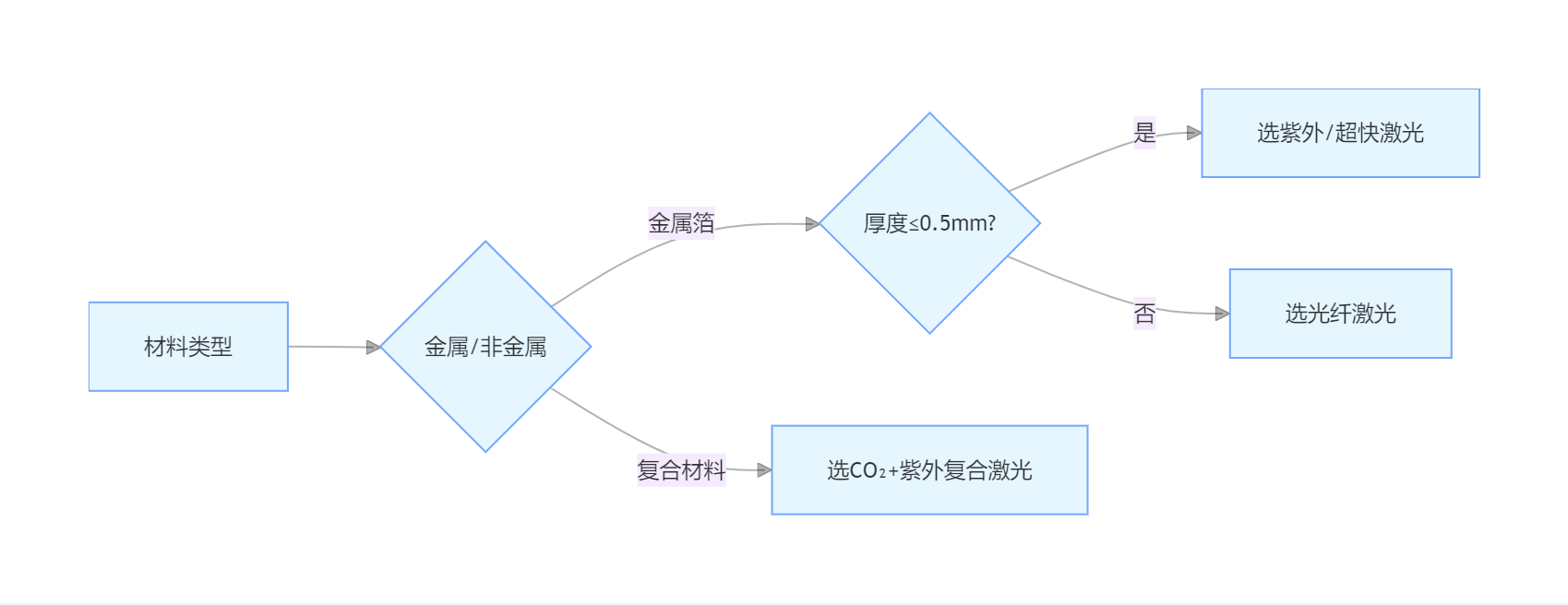

選型決策樹：3 步鎖定最優設備
